Projektin aloitus

Kaikki alkoi piirustuksiin tutustumisella 19.4. 2012.

Piirustukset

Body, eli runko,
tehdään perinteisesti mahongista. Tässä kuvassa body liimautumassa.

Body liimauksessa

Lopullinen paksuus bodylla on 45mm, joten tässä n. 50mm paksuisessa aihiossa on vielä työstämisen varaa.
Liimaus tapahtui "titebond" liimalla. Puristusaika oli n. 45 minuuttia.
Vinkki: Laita ohjuripalikoiden (kuvassa vaaleat puupalikat) ja rungon väliin vaikkapa paperia, jotta palikat eivät tarraa runkoon kiinni. Itse melkein pilasin rungon kun irrotin kiinni jämähtänyttä kapulaa rungon pinnasta ja lohkaisin melkoisen palan mahonkia irti. Onneksi työstövara riitti ja virhe hävisi höyläyksen myötä.



Loimuvaahterakansi
Les Paul tyyliseen kitaraan kuuluu oleellisesti erillinen mahonkirungon päälle liimattava kansi, joka tässä tapauksessa tulee olemaan loimuvaahteraa. Kansiaihio sahattiin todella isosta n. 52mm paksusta lankusta puolikkaan bodyn kokoiseksi ja halkaistiin vannesahalla kahtia. Puolikkaista tuli täten n. 25 mm paksut. Halkaistut puolikkaat liimattiin yhteen, jotta loimukuviot bodyn keskiviivan kummallakin puolella olisivat toistensa "peilikuvat". Lisäohjeita kannen halkaisuun ja liimaukseen löytyy netistä Googlettamalla. Tässä yksi hakutulos: http://www.guitarrepairbench.com/guitar-building-projects/prs/prs_guitar_building_project_book_match_maple_top.html#

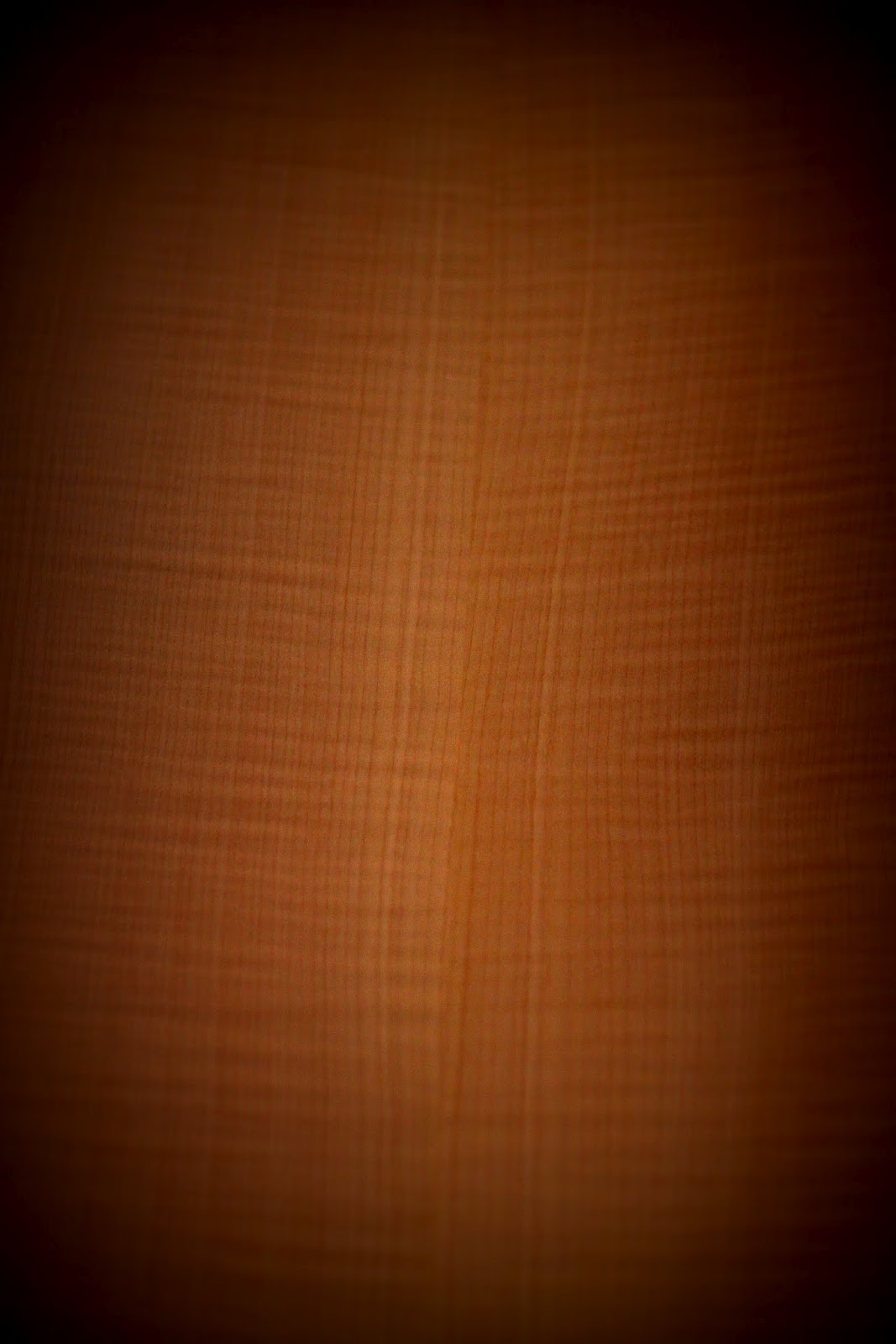

Oheinen kuva on otettu18 mm vahvuiseksi ohennetusta kansiaihiosta, joka on tietokoneella "väritetty" vastaamaan tulevaa SunBurst väriä.

Loimuvaahterakansi "väritettynä"

Lopullinen kannen vahvuus tulee olemaan 17mm, eli vielä olisi 1 mm työstövaraa.

Lyhyenkin matematiikan oppimäärällä voi siis päätellä, että rungon kokonaisvahvuus kannen kanssa tulee olemaan kitaran paksuimmassa osassa 62mm (45mm+17mm).

Kansiaihio

Tavoitteena Gibson Les Paul tyyppisen kitaran rakentaminen

Tässä blogissa alan seuraamaan toista kitaranrakennus-projektiani. Ensimmäinen kitarani, Stratocaster kopio, on jo valmis, ja siitä tulen julkaisemaan vain valmiit kuvat J-Guitars PS40.

Tämän toisen projektin, eli Gibson Les Paul tyyppisen kitaran valmistumisen eri vaiheita pääsette seuraamaan tässä Soitinrakennus-blogissa. Toivottavasti tästä tulee olemaan hyötyä omissa vastaavissa projekteissanne.
